SAH系列暖风器
概述

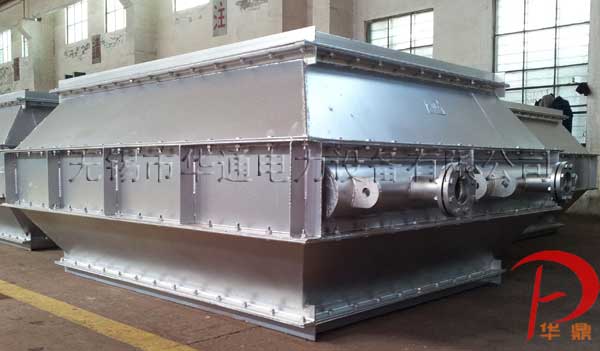

SAH系列暖风器是无锡市华通电力设备有限公司生产的用蒸汽加热空气的一种电站锅炉专用热交换器,该设备的换热元件是高频电阻焊螺旋翅片管,它具有结构紧凑,阻力小,散热面积大,焊接牢固,不易积灰等优点,从而使SAH系列暖风器与其它同类暖风器相比能在不增加阻力的情况下,扩大换热面积5~6%,节能效果显著,其阻力特性和传热效率均能满足机组的运行。
SAH系列暖风器是利用汽轮机低压抽汽作为热源来加热空气的,电站锅炉的空气预热器入口端采用暖风器后,可以避免在预热器金属表面造成的氧腐蚀和三氧化硫造成的硫酸腐蚀,使金属壁的积灰大为减轻,不致因堵灰造成引风阻力的增加,从而大大延长空气预热器的使用寿命,确保机组的安全运行。
结构和技术特点

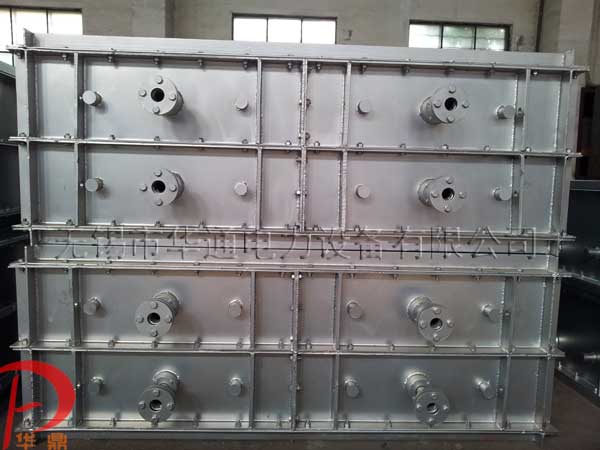

SAH系列暖风器是交叉排列的几组螺旋翅片管束,通过上下联箱联接后安装在金属框架内,然后根据风道尺寸,由单片或几片并联组成的框架式结构,它具有传热效果好,阻力小,坚固耐用,安装维修方便等特点。
螺旋翅片管束采用整体镀锌处理,框架内外涂有耐热油漆,并联单片之间及暖风器与风道联接处均有密封垫,所以暖风器的防锈防腐及密封性能良好。
SAH系列暖风器设计压力为1.1MPa,设计温度为350oC。
介质流程为交叉流
型号说明及布置形式
产品型号
SAH系列代号
1——布置形式
3——管排数
NO—长度系列代号
C——换热面积代号
布置形式
布置形式用罗马数字I、II、III表示
I:暖风器立式布置 II:暖风器水平布置 III:暖风器侧立布置
布置形式可根据电厂风道情况进行选择:风道水平布置时,可选用I型或III型暖风器,风道垂直于地平时,可选用II型暖风器。
暖风器单片的外形尺寸和有关数据见图4和附表1、2、3,暖风器各片均有联接用的螺栓孔,暖风器与风道联接时,通过方法兰(用户自制或订货时注明由我厂提供)用螺栓联接。
订货注意事项
客户在订货时请提供单位的选型依据,以便我们为您复核。
暖风器进风量(m³/h)
风道截面尺寸(长╳宽)
进风温度及要求温升(oC)
加热蒸汽参数——压力(MPa)、温度(oC)、热焓(Kcal/Kg.K)
大允许风侧阻力(mmH2O)
布置形式
选定的型号、规格、数量
交货方式和交货时间
如果通过表1、2、3中系列尺寸组合后仍不能满足贵厂的风道截面尺寸时,我厂可为您另行设计满足贵厂要求的专用暖风器。
SAH-口-3系列表
表1
序号 |
型号 |
外形尺寸 |
进出口管外径
进Φ1/出φ2 |
A |
B |
C |
1 |
SAH-口-3No1 |
1075 |
2120 |
240 |
76×5/42×3 |
2 |
SAH-口-3No2 |
1075 |
2320 |
240 |
76×5/42×3 |
3 |
SAH-口-3No3 |
1075 |
2520 |
240 |
76×5/42×3 |
4 |
SAH-口-3No4 |
1075 |
2720 |
240 |
76×5/42×3 |
5 |
SAH-口-3No5 |
1075 |
2920 |
240 |
76×5/42×3 |
6 |
SAH-口-3No6 |
1075 |
3120 |
240 |
76×5/42×3 |
7 |
SAH-口-3No7 |
1075 |
3320 |
240 |
76×5/42×3 |
8 |
SAH-口-3No8 |
1075 |
3520 |
240 |
76×5/42×3 |
9 |
SAH-口-3No9 |
1075 |
3720 |
240 |
76×5/42×3 |
10 |
SAH-口-3No10 |
1075 |
3920 |
240 |
76×5/42×3 |
11 |
SAH-口-3No11 |
1075 |
4120 |
240 |
76×5/42×3 |
序号 |
换热面积F1 |
空气流通面积F2 |
螺栓数 |
参数重量(kg) |
A-3.5片距 |
B-4.5时 |
C-5.5 |
a |
b |
c |
a |
b |
c |
1 |
65.1 |
49 |
43.2 |
1.0066 |
1.044 |
1.0657 |
58 |
437 |
398 |
371 |
2 |
72.3 |
55 |
48 |
1.117 |
1.1586 |
1.1828 |
60 |
474 |
431 |
401 |
3 |
79.4 |
61 |
52.8 |
1.228 |
1.2743 |
1.299 |
62 |
510 |
463 |
430 |
4 |
86.6 |
67 |
57.6 |
1.3384 |
1.3878 |
1.417 |
64 |
546 |
496 |
460 |
5 |
93.8 |
73 |
62.4 |
1.449 |
1.5024 |
1.5341 |
66 |
581 |
528 |
490 |
6 |
101 |
79 |
67.2 |
1.56 |
1.6131 |
1.6512 |
68 |
618 |
561 |
520 |
7 |
108.2 |
85 |
72 |
1.67 |
1.7316 |
1.7683 |
70 |
654 |
594 |
549 |
8 |
115.4 |
91 |
76.8 |
1.781 |
1.8462 |
1.8854 |
72 |
690 |
626 |
579 |
9 |
122.6 |
97 |
81.6 |
1.892 |
1.9608 |
2.0025 |
74 |
726 |
659 |
609 |
10 |
129.8 |
103 |
86.4 |
2.0027 |
2.0754 |
2.1196 |
76 |
761 |
691 |
638 |
11 |
137 |
109 |
91.2 |
2.1134 |
2.19 |
2.2367 |
78 |
797 |
724 |
668 |
SAH-口-4系列表
表2
序号 |
型号 |
外形尺寸 |
进出口管外径
进Φ1/出φ2 |
A |
B |
C |
1 |
SAH-口-4No1 |
1075 |
2120 |
290 |
76×5/42×3 |
2 |
SAH-口-4No2 |
1075 |
2320 |
290 |
76×5/42×3 |
3 |
SAH-口-4No3 |
1075 |
2520 |
290 |
76×5/42×3 |
4 |
SAH-口-4No4 |
1075 |
2720 |
290 |
76×5/42×3 |
5 |
SAH-口-4No5 |
1075 |
2920 |
290 |
76×5/42×3 |
6 |
SAH-口-4No6 |
1075 |
3120 |
290 |
76×5/42×3 |
7 |
SAH-口-4No7 |
1075 |
3320 |
290 |
76×5/42×3 |
8 |
SAH-口-4No8 |
1075 |
3520 |
290 |
76×5/42×3 |
9 |
SAH-口-4No9 |
1075 |
3720 |
290 |
76×5/42×3 |
10 |
SAH-口-4No10 |
1075 |
3920 |
290 |
76×5/42×3 |
11 |
SAH-口-4No11 |
1075 |
4120 |
290 |
76×5/42×3 |
序号 |
换热面积F1 |
空气流通面积F2 |
螺栓数 |
参数重量(kg) |
a |
b |
c |
a |
b |
c |
a |
b |
c |
1 |
85.8 |
66.2 |
57.0 |
1.0066 |
1.044 |
1.0657 |
58 |
566 |
515 |
480 |
2 |
95.3 |
74.1 |
63.3 |
1.117 |
1.1586 |
1.1828 |
60 |
610 |
554 |
515 |
3 |
104.7 |
82.0 |
69.6 |
1.228 |
1.2743 |
1.299 |
62 |
654 |
592 |
550 |
4 |
114.2 |
89.9 |
75.9 |
1.3384 |
1.3878 |
1.417 |
64 |
699 |
631 |
584 |
5 |
123.7 |
97.8 |
82.3 |
1.449 |
1.5024 |
1.5341 |
66 |
743 |
669 |
619 |
6 |
133.2 |
105.7 |
88.6 |
1.56 |
1.6131 |
1.6512 |
68 |
787 |
708 |
653 |
7 |
142.6 |
113.6 |
94.9 |
1.67 |
1.7316 |
1.7683 |
70 |
831 |
746 |
688 |
8 |
152.1 |
121.5 |
101.2 |
1.781 |
1.8462 |
1.8854 |
72 |
875 |
784 |
722 |
9 |
161.6 |
129.4 |
107.5 |
1.892 |
1.9608 |
2.0025 |
74 |
920 |
823 |
757 |
10 |
171.0 |
137.3 |
113.8 |
2.0027 |
2.0754 |
2.1196 |
76 |
964 |
861 |
792 |
11 |
180.5 |
145.1 |
120.2 |
2.1134 |
2.19 |
2.2367 |
78 |
1008 |
900 |
826 |
SAH-口-5系列表
表3
序号 |
型号 |
外形尺寸 |
进出口管外径
进Φ1/出φ2 |
A |
B |
C |
1 |
SAH-口-5No1 |
1075 |
2120 |
340 |
76×5/42×3 |
2 |
SAH-口-5No2 |
1075 |
2320 |
340 |
76×5/42×3 |
3 |
SAH-口-5No3 |
1075 |
2520 |
340 |
76×5/42×3 |
4 |
SAH-口-5No4 |
1075 |
2720 |
340 |
76×5/42×3 |
5 |
SAH-口-5No5 |
1075 |
2920 |
340 |
76×5/42×3 |
6 |
SAH-口-5No6 |
1075 |
3120 |
340 |
76×5/42×3 |
7 |
SAH-口-5No7 |
1075 |
3320 |
340 |
76×5/42×3 |
8 |
SAH-口-5No8 |
1075 |
3520 |
340 |
76×5/42×3 |
9 |
SAH-口-5No9 |
1075 |
3720 |
340 |
76×5/42×3 |
10 |
SAH-口-5No10 |
1075 |
3920 |
340 |
76×5/42×3 |
11 |
SAH-口-5No11 |
1075 |
4120 |
340 |
76×5/42×3 |
序号 |
换热面积F1 |
空气流通面积F2 |
螺栓数 |
参数重量(kg) |
a |
b |
c |
a |
b |
c |
a |
b |
c |
1 |
108.2 |
84.9 |
71.9 |
1.0066 |
1.044 |
1.0657 |
58 |
705 |
640 |
595 |
2 |
120.1 |
94.8 |
79.9 |
1.117 |
1.1586 |
1.1828 |
60 |
762 |
689 |
640 |
3 |
132.1 |
104.8 |
87.8 |
1.228 |
1.2743 |
1.299 |
62 |
818 |
739 |
684 |
4 |
144.0 |
114.7 |
95.8 |
1.3384 |
1.3878 |
1.417 |
64 |
875 |
788 |
729 |
5 |
155.9 |
124.7 |
103.7 |
1.449 |
1.5024 |
1.5341 |
66 |
932 |
838 |
773 |
6 |
167.9 |
134.6 |
111.7 |
1.56 |
1.6131 |
1.6512 |
68 |
989 |
887 |
818 |
7 |
179.8 |
144.6 |
119.6 |
1.67 |
1.7316 |
1.7683 |
70 |
1045 |
937 |
862 |
8 |
191.8 |
154.5 |
127.6 |
1.781 |
1.8462 |
1.8854 |
72 |
1102 |
986 |
907 |
9 |
203.7 |
164.5 |
135.6 |
1.892 |
1.9608 |
2.0025 |
74 |
1159 |
1035 |
952 |
10 |
215.6 |
174.4 |
143.5 |
2.0027 |
2.0754 |
2.1196 |
76 |
1215 |
1085 |
996 |
11 |
227.6 |
184.4 |
151.5 |
2.1134 |
2.19 |
2.2367 |
78 |
1272 |
1134 |
1041 |
